钻石刀轮,玻璃刀,玻璃切割器
湖南锐特超硬材料工具有限公司供应玻璃切割工具,有钻石刀轮,钻石刀轴,玻璃手切刀,超薄玻璃切割机,玻璃磨边轮,精密刀架,雕刻刀等。产品涵盖了TFT面板、触摸屏、CSTN(彩屏)、STN等。钻石刀轮具有极佳的耐磨性和刃口锋利度,通过精细研磨能够实现最佳的形位精度。对于需要精密切割的液晶玻璃其优秀的品质是合金刀轮无法取代的。正是由于这种卓越的性能,其加工难度也非合金刀轮所及。一直以来进口刀轮高昂的价格和薄弱的供货渠道禁锢着国内多数LCD加工企业的技术成长。很多国内企业迫于高昂的成本只得采用寿命和精度相对较低的合金刀轮,以至于切割品质和良品率一直无法实现突破;由此引发的的利润缩减和产品低端化已经影响到行业整体的竞争实力。
钻石刀轮
钻石刀轮 高渗透钻石刀轮 PCD 钻石刀轮 复合钻石刀轮 复合钻石刀轮 合金刀轮
钻石刀轮
高渗透钻石刀轮
PCD 钻石刀轮
复合钻石刀轮
复合钻石刀轮
合金刀轮
复合钻石刀轮图 钻石刀轮切割结构图 高渗透,微齿钻石刀轮切割效果对比图 钻石刀轮工作效果图 钻石刀轮切割简图 放大2880倍的PCD原料图
复合钻石刀轮图
钻石刀轮切割结构图
高渗透,微齿钻石刀轮切割效果对比图
钻石刀轮工作效果图
钻石刀轮切割简图
放大2880倍的PCD原料图

外径 D (mm)
内径 d (mm)
厚度 T (mm)
角度 V (°)
刀轮材质及品级
推荐用途
金刚石
合金
0.8
1.0
1.1
1.2
1.3
1.4
1.5
0.6
0.65
0.70
1.0
1.1
A
B
C
D
E
F
钻石刀轮尺寸图
2.0
60-163
面板
2.5
触摸屏
3.0
基板
3.2
太阳能
4.0
汽车玻璃
5.0
各类镜子
6.0
玻璃管
钻石刀轮尺寸图
玻璃生产线
建筑玻璃

高渗透钻石刀轮是通过高精密加工技术生产的特殊钻石刀轮。主要应用于:LCD玻璃中的TFT、CSTN、光学窗口、基板玻璃、太阳能、触摸屏、汽车门窗和后视镜等玻璃制品。我司在刀轮的刃口部分制作出宽度与深度均匀的轮齿,以增加切割深度,并且使用高渗透刀轮进行切割的深度是具有可控性的。
该产品相比标准钻石刀轮具有以下优势:
1)提高生产效率,降低废品率,减少生产环节;|
2)增加裂深:在一定压力下高渗透刀轮比标准型刀轮的切割垂直裂痕更深;
3)裂深可控:可按客户需求控制切割的裂痕深度,达到玻璃厚度的50%-100%;
4)不起裂丝:玻璃切割时不起丝,由于高渗透刀轮切割垂直裂痕很深,所以极少出现断面倾斜的现象。

规格
度数
齿数
齿深(μm)
φ2.0*0.8*0.65
φ3.0*0.8*0.65
100°
170
5
105°
140/170
5
110°
140
7
115°
110/135
10
115°
170
7
120°
135
10
125°
110/135
10
130°
110
10
135°
110
10
140°
110
10

标准型钻石刀轮主要应用于:普通玻璃切割、钢化玻璃切割、磨砂玻璃切割等玻璃切割领域。
该产品具有以下优势:
1)钻石刀轮拥有极佳的耐磨性和刃口锋利度,使其具有超长的切割寿命和近乎完美的切割品质。
2)精选优质材料,两侧面亚光,可与A类产品媲美,性价比极高。
3) 材质多样化(具体材质分类请参阅下文),根据客户的具体需求提供适合客户的钻石刀轮产品,最大程度为客户降低生产成本。
4) 钻石刀轮拥有其他同类产品无法比拟的性价比,使得钻石刀轮迅速向普通玻璃领域普及。

高渗透钻石刀轮

高渗透钻石刀轮(类似于Penett)普遍用于高端LCD面板和基板玻璃、触摸屏以及汽车等薄板玻璃切割,裂深可控且垂直,是我们的主流产品。
微齿刀轮
微齿钻石刀轮(类似于APIO),主要用于需要抗压测试的超薄TFT面板玻璃切割,切线和断面整齐无破损。
标准型钻石刀轮
双面抛光系列
钻石刀轮分双面抛光和双面亚光两类,双面亚光的又叫经济型钻石刀轮。
标准型钻石刀轮性能稳定,两侧面抛光,刀轮和刀轮架间摩擦系数极小,可保护刀架,切割更顺畅,切线更完美。
经济型钻石刀轮革命性地降低了钻石刀轮的制造成本,用以替代合金刀轮,使用户可以用很小的支出获得使用钻石刀轮带来的巨大收益。将带来玻璃切割领域的重大提升。
这两款刀轮都适合对LCD面板、基板玻璃、触摸屏、汽车、玻璃生产线、玻璃管等各类厚度及硬度玻璃的切割。
经济型钻石刀轮
双面亚光系列
复合型钻石刀轮
复合型钻石刀轮用于中低端LCD面板玻璃、基板玻璃、触摸屏等5mm以下薄板玻璃切割。寿命远远高于任何合金刀轮,具有极高性价比。
合金刀轮
合金刀轮的材料、生产技术、切割品质和产品性能等同于日本进口合金刀轮,但价格更具优势。

种类

代码
外径(mm)
内径(mm)
厚度(mm)
角度
钻石刀轮
A
2.0, 2.5, 3.0
0.8, 1.0, 1.1, 1.2
0.6, 0.65, 0.7, 1.0
60°~163°
B
2.0, 2.5, 3.0
0.8, 1.0, 1.1, 1.2
0.6, 0.65, 0.7, 1.0
60°~163°
C
2.0, 2.5, 3.0, 3.2, 4.0, 5.0, 6.0
0.8, 1.0, 1.1, 1.2, 1.3, 1.4, 1.5
0.6, 0.65, 0.7, 1.0, 1.1
60°~163°
T
2.0, 2.5, 3.0, 4.0
0.8, 1.0, 1.1
0.6, 0.65, 0.7
60°~163°
复合刀轮
T
2.0, 2.5, 3.0, 4.0
0.8, 1.0, 1.1
0.6, 0.65, 0.7
60°~163°
合金刀轮
W
2.0, 2.5, 3.0, 3.2, 4.0, 5.0, 6.0
0.8, 1.0, 1.1, 1.2, 1.3, 1.4, 1.5
0.6, 0.65, 0.7, 1.0, 1.1
60°~163°

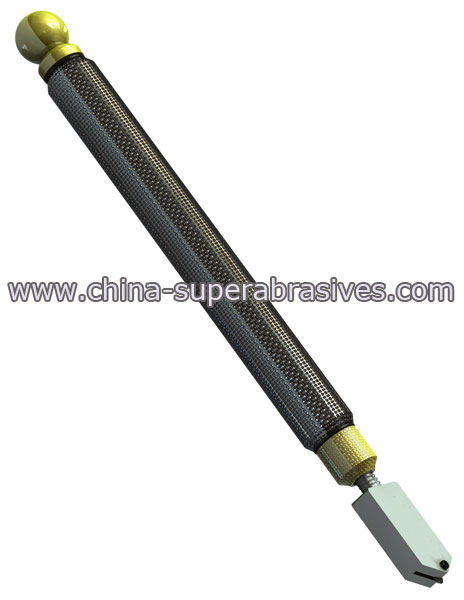

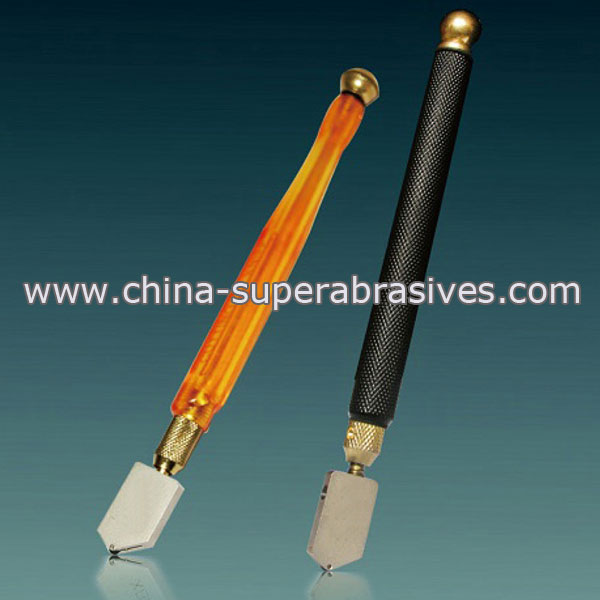

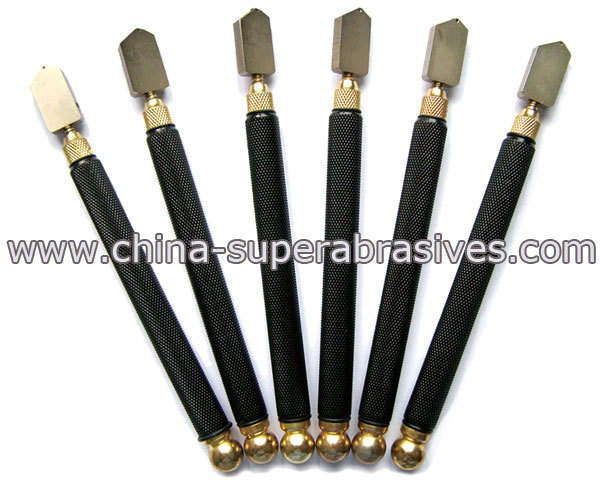

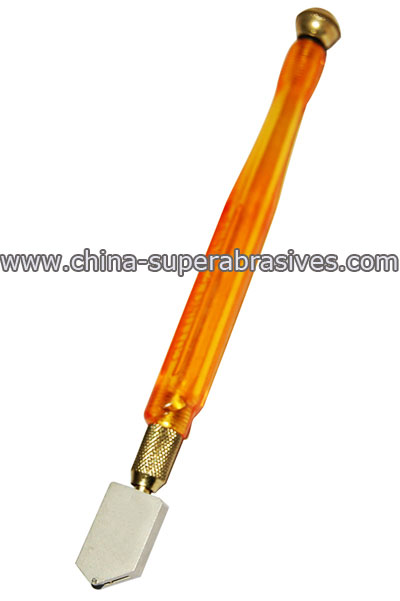

金刚石玻璃手切刀
金刚石玻璃手切刀 金刚石玻璃手切刀 金刚石玻璃手切刀 金刚石玻璃手切刀
金刚石玻璃手切刀
金刚石玻璃手切刀
金刚石玻璃手切刀
金刚石玻璃手切刀
型号
切割尺寸 (mm)
应用范围
RT-0
0.2-0.7
薄板玻璃
RT-1
0.5-2.0
薄板玻璃
RT-2
3.0-8.0
中板玻璃
RT-3
8.0-12.0
中板玻璃
RT-4
15.0-19.0
厚板玻璃

全金属滚花刀杆设计,使您在使用过程中手感十足,并且刀杆自带的重力使在切割过程中更省力,配合弹簧刀架和高品质的金刚石刀轮,使得切割过程更加流畅,切割品质更佳。我司金刚石玻璃手切刀的特点有:
1)与传统玻璃手切刀相比,希波尔玻璃手切刀在切割部采用金刚石刀轮
2)针对不同厚度的玻璃,推出多款型号供客户选择,使得切割更加专业。目前可满足玻璃厚度范围:0.2mm~19mm
3) 超长的使用寿命,与普通手切刀相比,金刚石玻璃手切刀的切割寿命可达10万米


刀轴
钻石刀轴 合金刀轴 刀轴简图 PCD钻石刀轴
钻石刀轴
合金刀轴
刀轴简图
PCD钻石刀轴
直径 D (mm)
长度 L (mm)
锥角 A (°)
倒角 a (°)
同轴度(μm)
圆柱度 (μm)
粗糙度
Ra (μm)
2.0
2.5
3.6
4.0
4.5
6.0
8.0
0.8
120
45
5
2
0.2
1.0
1.1
1.2
1.3
1.4

主要应用于:玻璃切割行业,与各种规格、材质的钻石刀轮配合使用。


精密刀架
精密刀架 精密刀架 精密刀架 精密刀架 精密刀架 精密刀架 精密刀架 精密刀架
精密刀架 1
精密刀架 2
精密刀架 3
精密刀架 4
精密刀架 5
精密刀架 6
精密刀架 7
精密刀架 8
精密刀架 精密刀架 精密刀架 精密刀架 精密刀架 精密刀架 精密刀架 精密刀架
精密刀架 9
精密刀架 10
精密刀架 11
精密刀架 12
精密刀架 13
精密刀架 14
精密刀架 15
精密刀架 16

刀轮刀架作为刀轮的配合部件,在玻璃切割上对切割精度的保持起着至关重要的作用,我司针对客户对精度的不同需求,配合刀轮推出不同种类的刀轮刀架,为各种玻璃切割提供最合适的搭配方案。
刀轮刀架按应用领域可分为:液晶面板切割用刀架、硅片切割用刀架、玻璃管切割刀架、普通玻璃切割刀架(手切刀刀架)、瓷砖切割用刀架等。


超薄玻璃切割机
超薄玻璃切割机 超薄玻璃切割机 超薄玻璃切割机 超薄玻璃切割机 超薄玻璃切割机 超薄玻璃切割机
超薄玻璃切割机
超薄玻璃切割机
超薄玻璃切割机
超薄玻璃切割机
超薄玻璃切割机
超薄玻璃切割机

超薄玻璃多刀切割机是专门用于切割0.1~3mm厚度硼硅、钠钙、石英、浮法玻璃的切割机,能够实现高品质、高效率切割超薄玻璃的机器,该设备在超薄玻璃切割领域的广泛应用。
XBR-I 型:切割尺寸固定,但切割尺寸可调;
XBR-II 型:可换横梁、可换切割尺寸。为了简化调整时间,提高加工效率,可采用多横梁替换使用,每个横梁调整好刀轮间距,用于切割不同尺寸的玻璃;
XBR-III型:可用于切割规格极小尺寸的玻璃,切割尺寸最小可达6×6mm;
XBR-IV型:圆片切割机,最小划片直径可达6mm;
XBR-V 型:可用于切割较大尺寸的玻璃,切割尺寸可达1米×1米。
超薄玻璃,指玻璃行业0.1~1.1mm厚度的各类材质玻璃,主要应用于LCD、光学窗口、手表、盖载玻片、太阳能、装饰镜等。由于客户对于切割品质的要求越来越高,很多工厂或者被淘汰,或者采用砂轮研磨的办法解决,加工成本极高而效率极低,交货期也难以保证。我公司研制的多刀切割机与传统的切割方法相比,其最大的优势就是机器精度高,同时配备了锋利耐用的金刚石刀轮,可以保证切割尺寸,实现无碎屑切割。人员培训1个小时即可上机操作,大大缩短了工人培训周期。使用这种机器的切割效率高于传统划片工艺的2~3倍,成品率则远非传统工艺可比,彻底解决了目前各个厂家加工能力不足的难题。

设备外形尺寸
850*450*750mm
工作台尺寸
客户选配
工作台面高度
680mm
切割玻璃厚度
0.1~2mm
最小裁切尺寸
6*6mm
切割间距误差
+-0.05mm
切线正交偏差(°)
+-0.02/400mm
刀头数
标准配置,钻石刀轮20把
设备总重
150 kg

雕刻刀,磨边轮,玻璃钻头等其他玻璃工具
玻璃雕刻刀 玻璃雕刻刀 玻璃雕刻刀 金刚石玻璃磨边轮
玻璃雕刻刀
玻璃雕刻刀
玻璃雕刻刀
金刚石玻璃磨边轮
亚克力加工刀具 玻璃,陶瓷磨头 玻璃,陶瓷磨头 玻璃雕刻刀 推刀 圆规刀
亚克力加工刀具
玻璃,陶瓷磨头
玻璃,陶瓷磨头
玻璃雕刻刀
推刀
圆规刀
玻璃工具包括:玻璃钻头、玻璃雕刻刀、金刚石磨边轮等玻璃切割常用工具。
金刚石磨边轮用于导电膜玻璃,液晶显示器玻璃的边部磨削。具有磨削效率高,玻璃加工表面光洁度好等特点。
玻璃雕刻刀是专业雕刻、划线、刻花的刀具。玻璃雕刻刀主要应用于:玻璃、瓷器、瓷砖、花岗岩等。
烧结型沃尔德玻璃钻头:烧结玻璃钻头也称之为青铜玻璃钻头,可用于不同厚度的玻璃,性价比好;
电镀型玻璃钻头:电镀的钻头比较适合用于钻小玻璃孔,钻薄玻璃,锋利不崩边,如煲盖厂等,但价格比较贵,打孔数也以万计。
