金刚石聚晶,PCD,TSP
湖南锐特超硬材料工具有限公司供应金刚石聚晶,PCD,TSP。人造金刚石聚晶是一种把金刚石与结合剂在高温、超高压下烧结而成的金刚石聚合物,它具有极高的耐热性和很高的热稳定性。广泛应用于制造石油,地质钻头,钻石加工和机械加工工具等。形状有三角形、正方形、长方形、圆柱形、两端圆弧形,其多样化适用于各种钻探工具与地质要求。
我公司生产的金刚聚晶分为用于石油和地质钻头的TSP系列和用于钻石加工的PCD系列

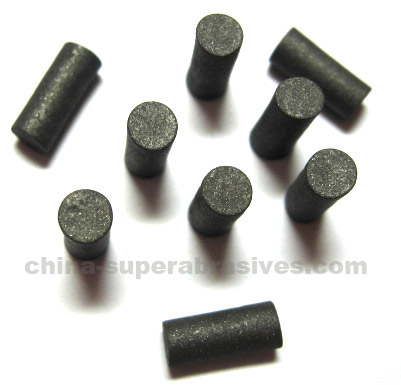

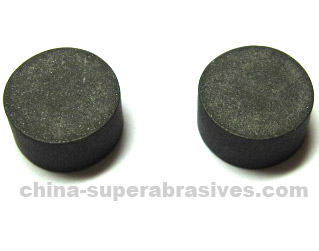

人造金刚石聚晶 TSP :
①主要采用对金刚石呈惰性的结合剂与金刚石颗粒在高温高压条件下制造而成。同时因结合剂热膨胀系数与金刚石的接近,故其耐热温度达到1200。C左右。
②它具有很高的磨耗比,又被称为热稳聚晶成本相比于天然金石有非常的低廉,是制作石油地质钻头的理想材料。
人造金刚石聚晶 PCD :
①主要也是由金刚石和结合剂在高温/高压下烧结而成。
②它的磨耗比要远远低于TSP系列,相比于天然金刚石具有更高的研磨效率,配合无可比拟的价格优势,已成加工钻石的必然。
聚晶可以精确控制其磨耗比,能适应不同的加工要求。我司选用不同的配方和工艺,高温高压精致而成的钻头聚晶和保径聚晶已被国内外各大油田和钻头制造厂家采用。
金刚石聚晶PCD的特点是具有极高的耐磨性和抗冲击韧性。
而金刚石聚晶TSP的特点有:
①具有很好的热稳定性及更高的抗冲击强度和更好的耐磨性;
②其消耗比可达3万~10万;
③可满足各种复杂的底层钻进需要。
金刚石聚晶PCD(宝石聚晶)的用途有:
①用于天然钻石棱要的打磨抛光和机械加工工具。
②油用钻头的切削元件,适用于软到中硬地层的钻进,也可作为机加工刀具的切削刃,用于有色金属和非金属材料的切削。产品可加工成用户需要的尺寸和形状。
金刚石聚晶TSP的特点在于其应用到石油钻探、地质勘探、钻头小保径聚晶,成本相比于天然金刚石又非常低廉,耐磨度高。且产品可加工成用户需要的尺寸和形状。
与大单晶金刚石以及常规CVD金刚石材料相比,作为刀具材料的聚晶金刚石具有以下优点:
1)晶粒呈无序排列,各向同性,无解理面,因此它不像大单晶金刚石那样在不同晶面上的强度、硬度以及耐磨性有较大区别,以及因解理面的存在而呈现脆性。
2)具有较高的强度,特别是PCD复合片由于有硬质合金基体的支撑而有较高的抗冲击强度,在冲击较大时只会产生小晶粒破碎,而不会像单晶金刚石那样大块崩缺,因而PCD刀具不仅可以用来进行精密切削加工和普通半精密加工,还可用作较大切削量的粗加工和断续加工(如铣削等),这大大扩充了金刚石刀具材料的使用范围。
3)可以制备大块刀具坯料,满足大型加工刀具如铣刀的需要。
4)可以制成特定形状以适合于不同加工的需要。由于PCD刀具大型化和加工技术如电火花和激光切割技术的提高,三角形、人字形以及其他异形刀坯均可加工成形。为适应特殊切削刀具的需要还可设计成包裹式、夹心式与花卷式刀具坯料。
5)可以设计或预测产品的性能,赋予产品必要的特点以适应它的特定用途。比如选择细粒度的PDC刀具材料可使刀具的刃口的质量提高,粗粒度的PDC刀具材料能够提高刀具的耐用度,等等。随着PCD刀具材料的研究进展,其应用已经迅速扩展到许多制造工业领域,广泛应用于有色金属(铝、铝合金、铜、铜合金、镁合金、锌合金等)、硬质合金、陶瓷、非金属材料(塑料、硬质橡胶、碳棒、木材、水泥制品等)、复合材料(纤维增强塑料、金属基复合材料等)的切削加工,尤其在木材和汽车加工业,已经成为传统硬质合金的高性能替代产品。
large image large image large image large image large image

large image large image large image large image large image

PCD/TSP 金刚石聚晶应用于宝石加工( 直径 × 高度 × 角度 )(mm)
Φ 2 × 6 × 120° Φ 3 × 6 × 180° Φ 3 × 8 × 120° Φ 3 × 10 × 120°
Φ 4 × 6 × 120° Φ 4 × 8 × 120° Φ 4 × 10 ×120° Φ 5 ×  8 ×  120°
Φ 5 × 10 ×120° Φ 5.5 × 12 × 120° Φ 6 × 1.5 × 180° Φ 6 × 10 × 120°
Φ 6 × 10 ×180° Φ 6 × 12 × 180° Φ 6 × 15 × 120° Φ 7 × 1.3 ×180°
Φ 7 × 1.5 ×180° Φ 7 × 5 × 180° Φ 7 × 10 × 120° Φ 7.5 × 1.5 ×180°
Φ 8 × 1.25 ×180° Φ 8 × 1.5 × 180° Φ 8 × 2 × 180° Φ 8 × 3 × 180°
Φ 8 × 4 × 180° Φ 8 × 8 × 180° Φ 10 × 2 × 180° Φ 10 × 4 × 180°
Φ 10 × 10 ×180° Φ 12 × 8 × 180° Φ 12 × 10 × 90° Φ 15 × 15 × 90°

PCD/TSP 金刚石聚晶用于石油钻探,钻头保径(直径 × 高度 × 角度)(mm)
Φ 1 × 1.2 × 120° Φ 1.2 × 3.5 × 120° Φ 1.5 × 3.5 × 180° Φ 1.5 × 4 × 180°
Φ 1.8 × 4 × 180° Φ 2 × 4 × 120° Φ 2 × 4 × 180° Φ 2.7 × 4 × 120°
Φ 3 × 3 × 180° Φ 3 × 5 × 120° Φ 3 × 5 × 180° Φ 3 × 6 × 120°
Φ 4 × 4 × 180° Φ 4 × 5 × 90° Φ 4 × 5 × 180° Φ 4 × 6 × 120°
Φ 5 × 4 × 180° Φ 5 × 5 × 120° Φ 5 × 5 × 180° Φ 5.3 × 2.1 × 180°
Φ 6 × 3 × 180° Φ 6 × 4 × 180° Φ 6 × 6 × 120° Φ 6 × 6 × 180°
Φ 6 × 8 × 120° Φ 6 × 8 × 180° Φ 6 × 12 × 120° Φ 6 × 12 × 180°
Φ 6.3 × 3.3 × 180° Φ 8 × 2.6 × 180°

PCD/TSP 长条形金刚石聚晶用于钻头内壁,扩孔器外壁 (mm)
1.5 × 1.5 × 1.5 1.5 × 1.5 × 3 1.5 × 1.5 × 5 2 × 2 × 2
2.5 × 2.5 × 2.5 2.5 × 2.5 × 5 3 × 3 × 3 3 × 3 × 4
3 × 3 × 5 3 × 3 ×10 4 × 4 × 2.5 4 × 4 × 4
4 × 4 × 6 4 × 4 × 8 5 × 5 × 5 5 × 5 × 8

PCD/TSP 三角形金刚石聚晶用于钻头内壁,扩孔器外壁(mm)
△ 4 × 4 × 4 × 2.6 △ 5 × 5 × 5 × 3 △ 6 × 6 × 6 × 3.5 △ 6 × 6 × 6 × 4
△ 6 × 6 × 6 × 4.5 △ 6 × 6 × 6 × 5 △ 7 × 7 × 7 × 2
可加工材料
应用领域
汽车、摩托车配件:发动机、各种外壳、轴承
飞机零件:各种外壳、各种压缩零件
精密机械零件:油压机械、机械零件
铝合金
铸铝合金
汽车、各种车辆、船舶零件:各种心轴,齿轮、轴承零件
电机机械零件:电机、整流子
一般机械零件:各种轴承、螺丝钉
铜合金
铸铜合金
硬质合金
模具
非金属材料
实木及各种人造胶合板,各种有机材料,例如:亚克力、强化合成树脂及
石材,陶瓷
形状
规格
尺寸(D*H) mm
金刚石聚晶
R2040
2 x 4mm
R6333
6.3 x 3.3mm
R1050
10 x 5mm
形状
规格
尺寸(D*H) mm
金刚石聚晶
A100303015
10 x 3 x 3 x R1.5
A101003015
10 x 10 x 3 x R1.5
A100505025
10 x 5 x 5 x R2.5
金刚石聚晶
L151515
1.5 x 1.5 x 1.5mm
L151530
1.5 x 1.5 x 3mm
L151550
1.5 x 1.5 x 5mm
L303050
3 x 3 x 5mm
L404040
4 x 4 x 4mm
L404060
4 x 4 x 6mm
L505050
5 x 5 x 5mm
金刚石聚晶
D4060R
4 x 6 x RA
金刚石聚晶
T404026
4 x 4 x 2.6mm
T606043
6.2 x 6.2 x 4.3mm
