Solid CBN Turning inserts,PCBN Insert |
|
 |

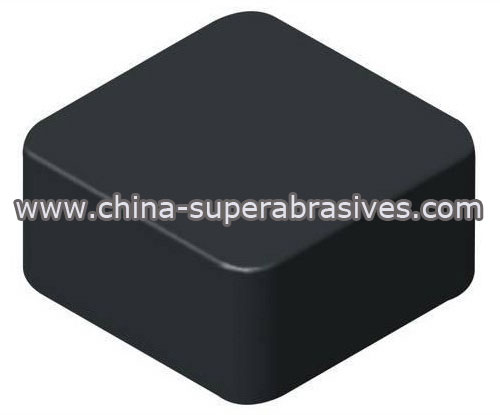

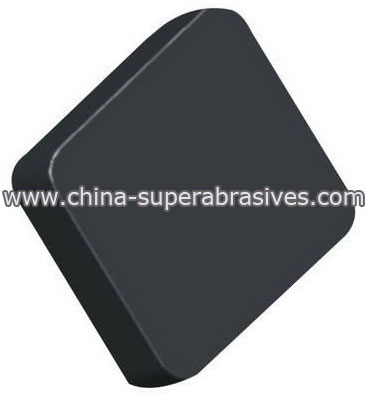

Solid CBN insert ISO code |
L |
Φ IC |
S |
r |
Edge.Prep |
SNMN 090304/SNGN 090304 |
9.525 |
9.525 |
3.18 |
0.4 |
T01020 |
SNMN 090306/SNGN 090306 |
9.525 |
9.525 |
3.18 |
0.6 |
T01025 |
SNMN 090312/SNGN 090312 |
9.525 |
9.525 |
3.18 |
1.2 |
T02020 |
SNMN 090404/SNGN 090404 |
9.525 |
9.525 |
4.76 |
0.4 |
T02030 |
SNMN 090408/SNGN 090408 |
9.525 |
9.525 |
4.76 |
0.8 |
S01020 |
SNMN 090412/SNGN 090408 |
9.525 |
9.525 |
4.76 |
1.2 |
S01025 |
SNMN 120404/SNGN 120404 |
12.7 |
12.7 |
4.76 |
0.4 |
S02020 |
SNMN 120408/SNGN 120408 |
12.7 |
12.7 |
7.94 |
0.8 |
S02030 |
SNMN 120712/SNGN 120712 |
12.7 |
12.7 |
7.94 |
1.2 |
S05020 |
SNMN 150704/SNGN 150712 |
15.875 |
15.875 |
7.94 |
0.4 |
S10020 |
SNMN 201020/SNGN 201020 |
20 |
20 |
10 |
2.0 |
|
SNMN 201020/SNGN 201024 |
20 |
20 |
10 |
2.4 |
|
|
 |

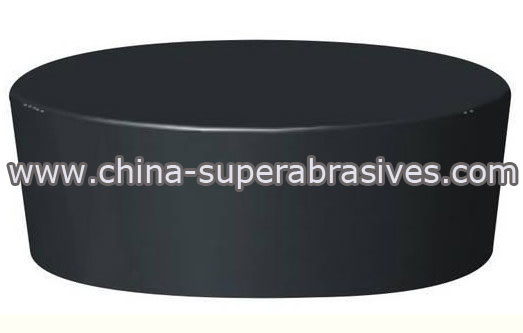

Solid CBN insert ISO code |
L |
IC |
S |
r |
Edge.Prep |
RNMN 060400/RNGN 060400 |
6.35 |
6.35 |
4.76 |
0 |
|
RNMN 090300/RNGN 090300 |
9.525 |
9.525 |
3.18 |
0 |
T01020 |
RNMN 090400/RNGN 090400 |
9.525 |
9.525 |
4.76 |
0 |
T01025 |
RNMN 120400/RNGN 120400 |
12.7 |
12.7 |
4.76 |
0 |
T02020 |
RNMN 120600/RNGN 120600 |
12.7 |
12.7 |
6.35 |
0 |
T02030 |
RNMN 120700/RNGN 120700 |
12.7 |
12.7 |
7.94 |
0 |
S01020 |
RNMN 150700/RNGN 150700 |
15.875 |
15.875 |
7.94 |
0 |
S01025 |
RNMN 160700/RNGN 160700 |
16 |
16 |
7.94 |
0 |
S02020 |
RNMN 190700/RNGN 190700 |
19.05 |
19.05 |
7.94 |
0 |
S02030 |
RNMN 200700/RNGN 200700 |
20 |
20 |
7.94 |
0 |
S05020 |
RNMN 201000/RNGN 201000 |
20 |
20 |
10 |
0 |
S10020 |
RNMN 250600/RNGN 250600 |
25.4 |
25.4 |
7.94 |
0 |
|
RNMN 250700/RNGN 250700 |
25.4 |
25.4 |
7.94 |
0 |
|
RNMN 251000/RNGN 251000 |
25.4 |
25.4 |
10 |
0 |
|
RNMN 251200/RNGN 251200 |
25.4 |
25.4 |
12 |
0 |
|
|
 |

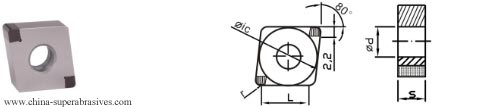

Solid CBN insert ISO code |
L |
Φ IC |
S |
r |
Edge.Prep |
CNMN 090404/CNGN 090404 |
9.525 |
9.525 |
4.76 |
0.4 |
T01020 |
CNMN 090404/CNGN 090408 |
9.525 |
9.525 |
3.18 |
0.8 |
T01025 |
CNMN 090404/CNGN 090412 |
9.525 |
9.525 |
3.18 |
1.2 |
T02020 |
CNMN 120404/CNGN 120404 |
12.7 |
12.7 |
4.76 |
0.4 |
T02030 |
CNMN 120408/CNGN 120408 |
12.7 |
12.7 |
4.76 |
0.8 |
S01020 |
CNMN 120412/CNGN 120412 |
12.7 |
12.7 |
4.76 |
1.2 |
S01025 |
CNMN 120704/CNGN 120704 |
12.7 |
12.7 |
7.94 |
0.4 |
S02020 |
CNMN 120708/CNGN 120708 |
12.7 |
12.7 |
7.94 |
0.8 |
S02030 |
CNMN 120712/CNGN 120712 |
12.7 |
12.7 |
7.94 |
1.2 |
|
CNMN 120804/CNGN 120804 |
12 |
12.7 |
7.94 |
0.4 |
|
CNMN 120808/CNGN 120806 |
12 |
12.7 |
7.94 |
0.6 |
|
CNMN 120812/CNGN 120812 |
12 |
12.7 |
7.94 |
1.2 |
|
|
 |
Solid CBN insert ISO code |
L |
IC |
S |
b |
Edge.Prep |
RCMX 060400V/RCGX 060400V |
6.35 |
6.35 |
4.76 |
0.8 |
T01020 |
RCMX 060600V/RCGX 060600V |
6.35 |
6.35 |
6.35 |
0.8 |
T01025 |
RCMX 090700V/RCGX 090700V |
9.525 |
9.525 |
7.94 |
1 |
T02020 |
RCMX 120700V/RCGX 120700V |
12.7 |
12.7 |
7.94 |
2 |
S01020 |
RCMX 151000V/RCGX 151000V |
15.875 |
15.875 |
10.0 |
2 |
S02020 |
RCMX 191000V/RCGX 191000V |
19.05 |
19.05 |
10.0 |
2 |
S05020 |
RCMX 201200V/RCGX 201200V |
20.0 |
20.0 |
12.0 |
2 |
S10020 |
RCMX 251200V/RCGX 251200V |
25.4 |
25.4 |
12.0 |
2 |
S20020 |
|
 |
Solid CBN insert ISO code |
L |
Φ IC |
S |
r |
Edge.Prep |
WNMN 080404 / WNGN 080404 |
8.72 |
12.7 |
4.76 |
0.4 |
T01015 |
WNMN 080408 / WNGN 080408 |
8.72 |
12.7 |
4.76 |
0.8 |
T01020 |
WNMN 080412 / WNGN 080412 |
8.72 |
12.7 |
4.76 |
1.2 |
T01025 |
WNMN 080420 / WNGN 080420 |
8.72 |
12.7 |
4.76 |
2.0 |
T02020 |
T02025,S01015,S01020,S02025 |
|
 |
Solid CBN insert ISO code |
L |
IC |
S |
r |
Edge.Prep |
RCMN 060400/RCGN 060400 |
6.35 |
6.35 |
4.76 |
0 |
T01020 |
RCMN 090400/RCGN 090400 |
9.525 |
9.525 |
4.76 |
0 |
T01025 |
RCMN 090600/RCGN 090600 |
9.525 |
9.525 |
6.35 |
0 |
T02020 |
RCMN 120600/RCGN 120600 |
12.7 |
12.7 |
6.35 |
0 |
S01020 |
RCMN 120700/RCGN 120700 |
12.7 |
12.7 |
7.94 |
0 |
S02020 |
RCMN 150700/RCGN 150700 |
15.875 |
15.875 |
7.94 |
0 |
S05020 |
RCMN 190700/RCGN 190700 |
19.05 |
19.05 |
7.94 |
0 |
S10020 |
|
 |
Solid CBN insert ISO code |
L |
Φ IC |
S |
r |
Edge.Prep |

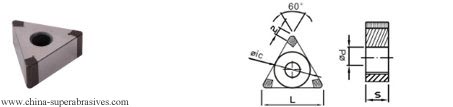

TNMN 110304/TNGN 110304 |
11 |
6.35 |
3.18 |
0.4 |
T01020 |
TNMN 110306/TNGN 110306 |
11 |
6.35 |
3.18 |
0.6 |
T02020 |
TNMN 110312/TNGN 110312 |
11 |
6.35 |
3.18 |
1.2 |
S01020 |
TNMN 160404/TNGN 160404 |
16.5 |
9.525 |
4.76 |
0.4 |
S02020 |
TNMN 160406/TNGN 160406 |
16.5 |
9.525 |
4.76 |
0.8 |
|
TNMN 160412/TNGN 160412 |
16.5 |
9.525 |
4.76 |
1.2 |
|
|
 |

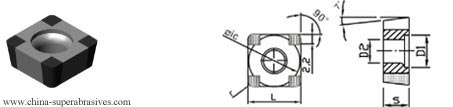

Solid CBN insert ISO code |
L |
Φ IC |
S |
r |
Edge.Prep |
SCGN 090304 |
9.525 |
9.525 |
3.18 |
0.4 |
|
SCGN 090308 |
9.525 |
9.525 |
3.18 |
0.6 |
T01020 |
SCGN 090312 |
9.525 |
9.525 |
3.18 |
1.2 |
T02020 |
SCGN 090404 |
9.525 |
9.525 |
4.76 |
0.4 |
S01020 |
SCGN 090408 |
9.525 |
9.525 |
4.76 |
0.8 |
S02020 |
SCGN 090412 |
9.525 |
9.525 |
4.76 |
1.2 |
|
|
 |

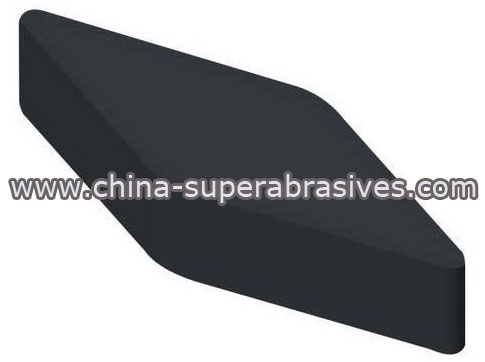

ISO Solid CBN insert code |
L |
Φ IC |
S |
r |
Edge.Prep |
DNUN 110404 |
11.0 |
9.525 |
4.76 |
0.4 |
T01015 |
DNUN 110408 |
11.0 |
9.525 |
4.76 |
0.8 |
T01020 |
DNUN 110412 |
11.0 |
9.525 |
4.76 |
1.2 |
T01025 |
DNUN 110604 |
11.0 |
9.525 |
6.35 |
0.4 |
T02020 |
DNUN 110608 |
11.0 |
9.525 |
6.35 |
0.8 |
T02025 |
DNUN 110612 |
11.0 |
9.25 |
4.76 |
1.2 |
S01015 |
DNUN 150604 |
15.5 |
12.70 |
6.35 |
0.4 |
S01020 |
DNUN 150608 |
15.5 |
12.70 |
6.35 |
0.8 |
S02025 |
DNUN 150612 |
15.5 |
12.70 |
6.35 |
1.2 |
|
|
 |
ISO Solid CBN insert code |
L |
IC |
S |
b |
Edge.Prep |
RCMX 060400Y/RCGX 060400Y |
6.35 |
6.35 |
4.76 |
0.6 |
T01020 |
RCMX 060500Y/RCGX 06050Y |
6.35 |
6.35 |
5.0 |
0.6 |
T01025 |
RCMX 060700Y/RCGX 060700Y |
6.35 |
6.35 |
7.94 |
0.6 |
T02020 |
RCMX 090700Y/RCGX 090700Y |
9.525 |
9.525 |
7.94 |
1 |
T02025 |
RCMX 120700Y/RCGX 120700Y |
12.7 |
12.7 |
7.94 |
1.2 |
S01020 |
Edge Prep.S05020 S10020 S20020 |
|
|
|
|
|
|
 |
TNMO special solid CBN turning insert |
L |
Φ IC |
S |
r |
Edge.Prep |
TNMO 160604 |
16 |
9.525 |
6.35 |
0.4 |
T01020 |
TNMO 160608 |
16 |
9.525 |
6.35 |
0.8 |
T02020 |
TNMO 160612 |
16 |
9.525 |
6.35 |
1.2 |
S01020 |
|
|
|
|
|
S02020 |
|
 |
DNML solid CBN turning insert |
L |
Φ IC |
S |
r |
Edge.Prep |
DNML 110604 |
11 |
9.525 |
6.35 |
0.4 |
T01020 |
DNML 110608 |
11 |
9.525 |
6.35 |
0.8 |
T02020 |
DNML 110612 |
11 |
9.525 |
6.35 |
1.2 |
S01020 |
|
|
|
|
|
S02020 |
|
 |
RCMS solid CBN insert |
L |
Φ IC |
S |
|
Edge.Prep |
RCMS 120600 |
12.7 |
12.7 |
6.35 |
|
S02020 |
|
 |
RCMO solid CBN insert |
L |
Φ IC |
S |
|
Edge.Prep |
RCMO 120600 |
12.7 |
12.7 |
6.35 |
|
S02020 |
|
